METHODEN
Pin-on-disc Verschleissprüfungen

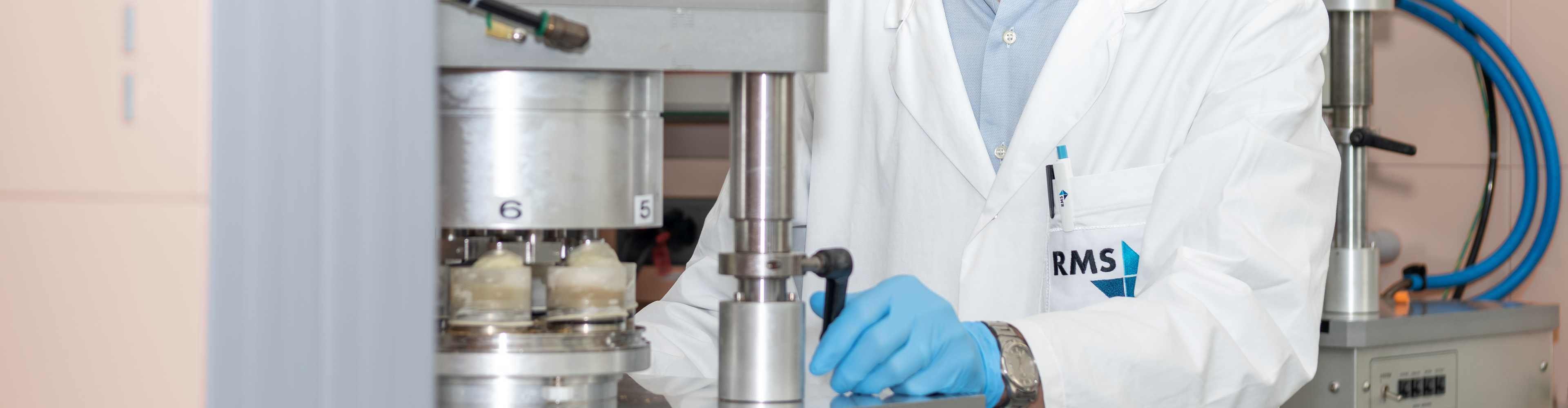

Das tribologische Verhalten zweier Gleitpartner wird untersucht, indem ein Stift (Pin) gegen eine Scheibe (Disc) gedrückt und gleichzeitig horizontal bewegt wird. Beide Gleitpartner befinden sich in der Regel in Flüssigkeit, die von einem Plexiglaszylinder zurückgehalten wird und deren Temperatur durch einen Thermostat reguliert wird.Die Last- und Bewegungsmuster sind programmierbar, um den Verschleiss von Oberflächen unter kontrollierten Bedingungen zu simulieren. Der Abrieb wird gravimetrisch und/oder optisch mittels Profilometrie ermittelt.
Nach welchen Normen testen wir?
Wenn immer möglich, führen wir unsere Prüfleistungen nach oder in Anlehnung an diese internationalen Normen durch:
- ASTM F732
Welche Geräte verwenden wir?
- 2 OrthoPOD pin-on-disc-Testgeräte von Advanced Mechanical Technology Inc. (AMTI)
Für welche Materialprüfungen setzen
wir diese Methode ein?
Pin-on-disc Verschleissprüfungen setzen wir unter anderem für folgende Materialprüfungen ein:
- Screening von Gleitpaarungen für den künstlichen Gelenkersatz (Orthopädische Anwendungen)
- Beispiel: Polierte CoCr Discs vs. UHMWPE Pins in simulierter Sinovialflüssigkeit
Was Sie über diese Methode wissen sollten?
Was gibt es bei dieser Methode bezüglich den Proben zu beachten?
Geeignete Proben: Harter Gleitpartner (Metall- oder Keramik-Disc), Weicher Gleitpartner (Polymer- oder Knorpel-Pin)
Probenvorgaben: Disc-Durchmesser bis 43 mm (planparallel), Pin-Durchmesser bis 9.5 mm (15‑20 mm lang)
Messbereich/Optionen: Vertikalkraft bis 400 N, Geschwindigkeit bis 160 mm/s. Flüssigkeitstemperatur bis 50 °C.Welche Produkte können an der RMS getestet werden?
Wir testen alle möglichen Materialpaarungen in unterschiedlichen Flüssigkeiten. Kontaktieren Sie uns und wir diskutieren Ihre individuelle Problemstellung.
Werden sämtliche Test von der RMS durchgeführt?
Dieser Verschleisstest wird von RMS durchgeführt und kann mit anderen Analysetechniken der RMS komplettiert werden (z. B. Bestimmung von Reibungskoeffizienten mit dem Rotationstribometer oder der Oberflächentopographie).
Sind die RMS-Analysen akkreditiert?
Die RMS ist ein nach ISO/IEC 17025 akkreditiertes Analysenlabor (Akkreditierung Typ C). Die Verschleisstestung gemäss ASTM F732 ist validiert und akkreditiert.
Wer ist Ihr Ansprechpartner?
Thomas Imwinkelried
Dr. sc. EPFL, Dipl. Werkstoffingenieur EPFL
Senior Scientist
+41 32 644 2018
