IL-40: Prüfung von Verpackungen

Wir bieten Ihnen folgende Prüfungen an:

Sichtprüfung (ASTM F1886/F1886M): Die Siegelnähte werden visuell, auf Gleichmäßigkeit und etwaige Undichtigkeiten (Kanäle, Falten, Risse, usw.) hin untersucht.

Mechanische Siegelnahtfestigkeit (ASTM F88/F88M, ASTM F2824): Bei Peelbeuteln werden Probestreifen durch die Siegelnaht mit einer Breite von 15 oder 25 mm entnommen und die beiden Seiten im Zugversuch auseinandergezogen. Als Kennwerte werden in den mittleren 80 % der Kraft/Weg - Kurve die maximale (Fmax) und mittlere Kraft (Fmit) ermittelt, die nötig ist, um die beiden verschweißten Seiten voneinander zu trennen (Abb.1 und 2). Bei Verpackungen mit Abziehdeckeln wird dieser unter 45° im Zugversuch abgezogen. Die maximale und mittlere Kraft, sowie die verrichtete Arbeit wird aufgezeichnet.

Dichtigkeitsprüfung mittels Farbeindringung an porösen (ASTM F1929) und nicht porösen (ASTM F3039) Verpackungen: Bei beiden Tests wird die Prüfflüssigkeit in die Verpackung injiziert. Durch die Kapillarwirkung werden Kanäle >50 µm in der Siegelnaht gefüllt. Die Prüfflüssigkeit und Einwirkzeit beider Normen unterscheiden sich.

Dichtigkeitsprüfung durch Blasen-Emission (ASTM D3078): Die Verpackung wird in einem Wasserbad einem langsam steigenden Unterdruck ausgesetzt. Es wird beobachtet, bei welchem Unterdruck Blasen als Zeichen einer Undichtigkeit an der Verpackung austreten.

Berst- und Kriechversuch (ASTM F1140/F1140M, F2054/F2054M): Bei beiden Tests wird die Verpackung mit Druckluft gefüllt. Im Berstversuch wird der maximale Druck ermittelt bevor die Verpackung versagt. Beim Kriechversuch wird der Druck für bestimmte Zeit konstant gehalten, oder alternativ wird die Zeit bestimmt, nach der die Verpackung versagt.

Durchstossversuch (ASTM F1306, EN 14477): Hierfür wird das Material der Verpackung in einen Halter eingespannt und mit einem genormten Durchstoßkörper (Dorn) perforiert. Beim langsamen Durchstoßen werden die notwendige Kraft und Dehnung aufgezeichnet.

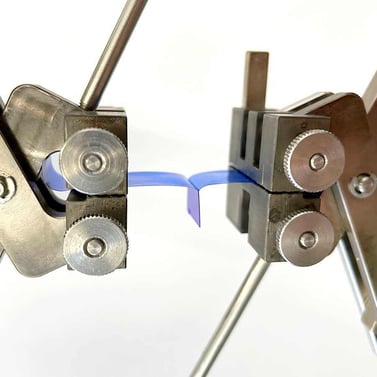

Abbildung 1: Eingespannte Probe aus einem Peelbeutel zur Prüfung der Siegelnahtfestigkeit.

Abbildung 2: Kraft/Weg - Diagramm mit eingezeichnetem Fmax und Fmit.

Probentypen
Es gibt viele verschiedene Verpackungsarten z. B. Peel-Beutel, Klappenbeutel und Blister mit abziehbarem Deckel aus porösem oder nicht porösem Material. (Terminologie nach ASTM F17)

Geräte

Siegelnahtfestigkeit und Durchstossversuch:
Zwick/Roell ZwickiLine Z 5.0
Blasen-Emission:
Labthink MFY-01 Leak Tester
Berst- und Kriechversuch:
Labthink C660M Leak and Seal Strength mit Vorrichtungen:
- LSSD-01P Fixture for Open Package Unrestrained
- LSSD-01F Fixture for Flexible Tube Test
