Je nach Anwendung werden Bauteile (z. B. Chirurgische Instrumente wie Raspeln, Einschläger etc.) Hammerschlägen ausgesetzt und müssen darum aus Werkstoffen hergestellt werden, die aufgrund von Zusammensetzung und Wärmebehandlungszustand schlagartigen Belastungen ohne Bruch standhalten. Um diese Eigenschaft nachzuweisen, betreibt die RMS Foundation ein Pendelschlagwerk für den Kerbschlagbiegeversuch (Abbildung 1).
Abbildung 1: Pendelschlagwerk
In diesem Versuch wird eine genormte Probe, entweder mit U- oder V-förmiger Kerbe, mit einem herunterfallenden Pendelhammer auf die ungekerbte Rückseite der Probe geschlagen und dabei gebogen und gebrochen. Beim Aufschlag auf die Probe gibt der Hammer einen Teil seiner kinetischen Energie ab. Je nachdem wie viel Energie die Probe aufgenommen hat, schwingt der Pendelhammer auf der anderen Seite mehr oder weniger stark aus, was durch einen Schleppzeiger am Gerät dokumentiert und über die Messelektronik digital ausgewertet wird. Die verbrauchte Schlagenergie wird als Prüfungsergebnis in der Einheit Joule (J) angegeben. Je nach Werkstoff (entscheidend ist hier meist der Gittertyp des Kristallgitters) besteht auch eine mehr oder weniger starke Abhängigkeit der Kerbschlagenergie von der Temperatur (Bild unten).
Abbildung 2: Kerbschlagenerige in Abhängigkeit der Temperatur für einen Werkstoff mit Hochlage, Tieflage und Steilabfall.

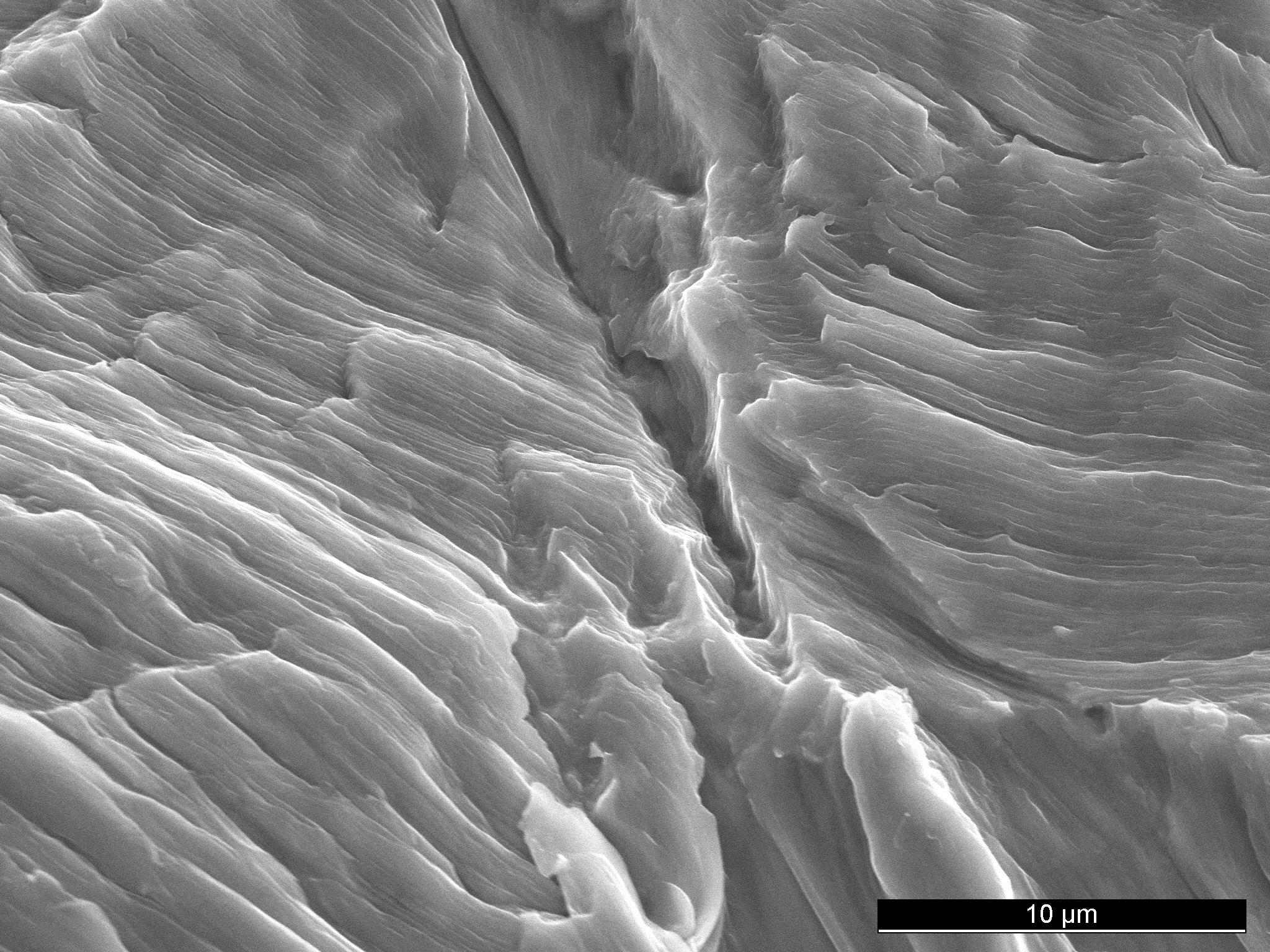

Zur zusätzlichen Charakterisierung des Werkstoffverhaltens dient die Bruchflächenanalyse im makroskopischen Massstab und mit dem Rasterelektronenmikroskop. Die Duktilität / Zähigkeit kann hier makroskopisch und mikroskopisch an den gebrochenen Kerbschlagproben nachgewiesen werden (Bild unten).
Abbildung 3: Makroskopisches Aussehen der Bruchflächen von Kerbschlagproben. Oben: verformungsloser Sprödbruch (tiefe Schlagenergie). Unten: Mischbruch mit duktilen Anteilen (hohe Schlagenergie).
Gerät:
Zwick/Roell Pendelschlagwerk Typ RKP 450 GE mit einem maximalen Arbeitsvermögen von 450 Joule. Aktuell ausgerüstet mit einem 300 Joule Pendelkopf
- Messungen sind sowohl bei Raumtemperatur, als auch an gekühlten (bis –196 °C bei Lagerung der Proben in flüssigem Stickstoff) und aufgeheizten Proben möglich
- Ringversuch: Nach Inbetriebnahme und Kalibrierung nach DIN EN ISO 148-2 erfolgte die Validierung und Bestimmung der Messunsicherheit über einen internationalen Ringversuch auf den Energieniveaus 20 J, 50 J und 150 J. Die Schlagarbeit bei Raumtemperatur liegt bei allen drei Niveaus innerhalb der zulässigen Abweichung nach DIN EN ISO 148-2.
Der Kerbschlagbiegeversuch ist eine akkreditierte Dienstleistung der RMS Foundation.
